ALL TEST 31

VIBRACHECK 100 Descargar de ficha técnica

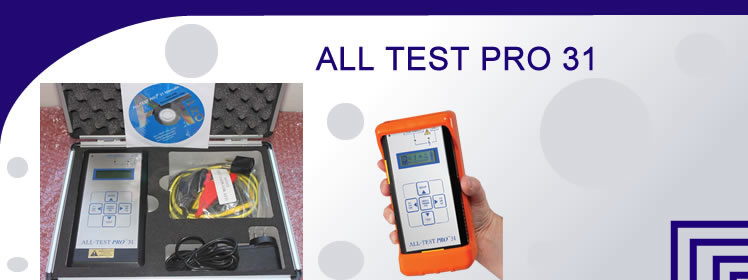

Equipo de pruebas portátil para motores fuera de línea Modelo All Test Pro 31, para la solución de problemas en motores eléctricos AC/DC, generadores y transformadores.

Caracteristícas

El equipo de pruebas portátil para pruebas estáticas (motor desenergizado), va más alla de los que se puede ver son un megahometro desde las terminales del motor. Para control de calidad en los motores que entregan a la planta (aceptación o rechazo) o para certificación de los motores que se entragan que han ido a mantenimiento o reparación.
La unidad es capaz de probar motores de inducción, síncronos, corriente directa, servomotores y generadores, además de realizar pruebas a motores desenergizados/ensamblados: equipos nuevos, reparados, rebobinados o en uso. Los métodos de prueba utilizados están basados en una combinacón de mediciones de Corriente Alterna (CA) y Corriente Directa (CD), frecuencia(Hz) y factor de potencia (Fi). Las mediciones de resistencia de aislamiento se harán en CD. Las mediciones de impedancia, inductancia, Fi y la respuesta corriente frecuencia (I/F) se harán en CA. El instrumento inyecta en CA una curva senodial muy limpia de una frecuancia mínima de 100 Hz a un Voltaje >10 V.
La prueba patentada realizada para la detención temprana de fallas en bobinas:
*Prueba de desbalance en bobinas.
*Ángulo de fase.
*Prueba de respuesta corriente/frecuancia (I/F)
*Prueba para la detención de bajo nivel EMI (Electro Magnetic Interface) corrientes que pueden afectar las lecturas y tal vez el resultado de otras fallas en el circuito del motor
*Prueba de falla en rotor

ALL TEST 31

VIBRACHECK 100 Descargar de ficha técnica

Especificación Técnica:

*Resistencia (R) 0.001-999 Ohm y en % de diferencia a referenca (Puente Wheatstone o Kelvin).
*Impedancia (Z) 0.001 Ohm-999 Ohm y en % de diferencia a referencia.
*Factor de Potencia (Fi) 0-90º grados.
*Resistencia del aislamiento (Mega Ohms) 0 a 100 Mega Ohms; resistencia a tierra con 500 o 1000V 40ºC.
*Angulo de fase de 0-90º (Fi) se muestra en grados y en % diferencia de referencia.
*Baterías (2) AA Nickel -Metla Recargable.
*Potencia Corriente o.130; 0.195 A.
*Resistencia de aislamiento 0-99 Mega Ohms.
*Respuesta Corriente/Frecuencia ( I/F ) – El doble de la frecuencia con un rango de - 15% a -50% reducción en corriente.
*Tolerancia ó Precisión: +/- 1%.
*Capacitancia: 0 .1 µf – 200 Microfaradios.
*Display de 3 líneas tipo LCD, alfanumérico ( a...Z, 0...9 ) con luz de fondo.
*Dimensiones: de 4.8 x 9.92 x 2” ( 122 x 252 x 50 mm ).
*• Cables de prueba tipo caimán ( 2 ).
*Cable de comunicación entre equipo de prueba y PC tipo RS 232.
*Software para carga y descarga de pruebas en PC (EMCAT).
