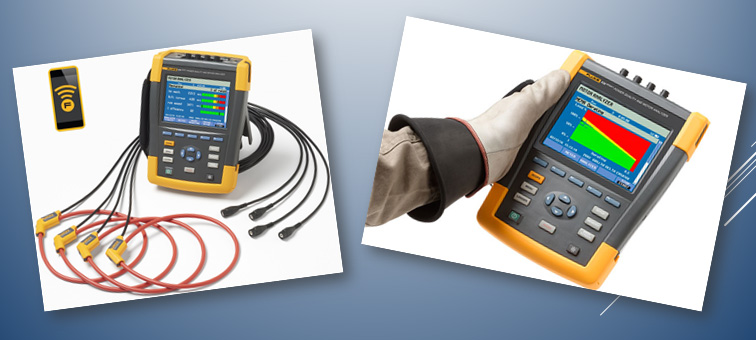

Analizador de motor y de calidad eléctrica Fluke 438-II

Previous Next

Descubra el rendimiento eléctrico y mecánico de los motores eléctricos y evalúe la calidad eléctrica con una sola herramienta de prueba de manera rápida y sencilla

El analizador 438-II, la herramienta de prueba portátil de análisis de motores ideal, puede ayudar a localizar, predecir, prevenir y solucionar los problemas de calidad eléctrica en sistemas de distribución de energía monofásicos y trifásicos, a la vez que le proporciona a los técnicos la información mecánica y eléctrica que necesitan para evaluar eficazmente el rendimiento del motor.

Aplicaciones

El analizador de motores y calidad eléctrica Fluke 438-II agrega capacidades fundamentales de medición mecánica para motores eléctricos a las avanzadas funciones de análisis de calidad eléctrica de los Fluke 430 Series II Power Quality Analyzers. Mida y analice los parámetros fundamentales de rendimiento eléctrico y mecánico de manera rápida y sencilla, tales como la potencia, los armónicos, el desequilibrio, la velocidad del motor, la torsión y la potencia mecánica, sin la necesidad de utilizar sensores mecánicos. Los usuarios de analizadores de calidad eléctrica Fluke 434-II, 435-II y 437-II pueden agregar capacidades de análisis de motores a sus unidades existentes con el juego de actualización del analizador de motores Fluke-438-II/MA.

El analizador 438-II, la herramienta de prueba portátil de análisis de motores ideal, puede ayudar a localizar, predecir, prevenir y solucionar los problemas de calidad eléctrica en sistemas de distribución de energía monofásicos y trifásicos, a la vez que le proporciona a los técnicos la información mecánica y eléctrica que necesitan para evaluar eficazmente el rendimiento del motor.

*Mida los parámetros más importantes de los motores de arrancadores directos, incluida la torsión, RPM, potencia mecánica y eficiencia del motor

*Realice análisis dinámicos de motores con una esquematización del factor de reducción del motor en comparación con la carga, según las directrices de NEMA/IEC

*Calcule la energía y la eficiencia mecánica sin necesidad de utilizar sensores mecánicos; solo conecte el analizador a los conductores de entrada y listo

*Mida los parámetros de potencia eléctrica, tales como tensión, corriente, potencia, potencia aparente, factor de potencia, distorsión de armónicos y desequilibrio, a fin de identificar las características que afectan la eficiencia del motor

*Identifique los problemas de calidad eléctrica, tales como bajas, subidas, transitorios, armónicos y desequilibrio

*La tecnología de datos PowerWave captura datos RMS rápidos, muestra promedios de medios ciclos y formas de onda para caracterizar la dinámica de los sistemas eléctricos (arranques de generadores, conmutaciones en SAI, etc.)

*La función de captura de formas de onda capta 100/120 ciclos (50/60 Hz) de cada evento detectado, en todos los modos, sin necesidad de configurar

*El modo transitorio automático captura los datos de formas de onda a 200 kS/s en todas las fases y de forma simultánea hasta 6 kV

*Compatible con Fluke Connect®. Vea los datos localmente en el instrumento mediante la aplicación móvil de Fluke Connect y el software PowerLog 430-II para computadoras de escritorio

*Con clasificación de seguridad para aplicaciones industriales CAT IV 600 V y CAT III 1000 V para su uso desde la acometida de servicio en adelante

Funciones de medición mecánica de Fluke 438-II

* Par de motor Calcula la cantidad de fuerza de rotación (visualizada en libras-pie o Nm) desarrollada por un motor y transmitida a una carga mecánica impulsada. El par de motor es la única variable más importante que caracteriza el rendimiento mecánico instantáneo de equipos giratorios accionados por motores eléctricos.

* Velocidad del motor Proporciona la velocidad instantánea de rotación del eje del motor. Junto con el par de motor, la velocidad del motor proporciona una imagen del rendimiento mecánico de equipos giratorios accionados por motores eléctricos. .

* Carga mecánica del motor Mide la potencia mecánica real (visualizada en hp o kW) producida por los motores y proporciona un enlace directo a las condiciones de sobrecarga sin basarse simplemente en la corriente del motor. .

* Eficiencia del motor Muestra la eficiencia de cada motor en una máquina, línea de montaje, planta o instalación para convertir la potencia eléctrica en un funcionamiento mecánico útil. Se puede estimar la eficiencia total (suma) si se agregan correctamente las eficiencias de un conjunto de motores. Las comparaciones con las eficiencias esperadas de los motores, en condiciones de funcionamiento observadas, pueden ayudar a cuantificar los costos asociados con la ineficiencia energética del motor. .

* Funcionamiento Mediante el uso de algoritmos patentados, el analizador de motores y calidad eléctrica Fluke 438-II utiliza formas de onda trifásicas de tensión y corriente para calcular el par de motor, la velocidad, la carga y la eficiencia a una tasa de actualización de 1 segundo. El campo del entrehierro del motor, como se observa a través de las formas de onda de corriente/tensión, proporciona la base para las mediciones. No se requieren sensores mecánicos ni pruebas invasivas de motor sin carga, por lo que es más rápido que nunca analizar el rendimiento eléctrico general del motor. .

Análisis de motores eléctricos

El analizador Fluke 438-II proporciona un desglose completo de los parámetros eléctricos. Antes de comenzar el análisis del motor, se recomienda realizar mediciones de calidad eléctrica de referencia para evaluar el estado de los armónicos y el desequilibrio en la salida del servicio eléctrico, ya que estas dos propiedades pueden tener un grave impacto negativo en el rendimiento del motor. En el modo de análisis del motor, se resumen los resultados del rendimiento eléctrico, mecánico y la disminución eléctrica (según las recomendaciones NEMA). Es fácil de comprender, ya que cuenta con una escala de gravedad de cuatro niveles con colores que indica el rendimiento del motor en relación con los niveles de parámetros eléctricos recomendados, incluida la potencia nominal, el factor de potencia, el desequilibrio y los armónicos
Para la potencia mecánica se puede ver instantáneamente la potencia de salida mecánica junto con el par de motor y la velocidad. La potencia de salida mecánica se compara de forma instantánea con la potencia eléctrica para proporcionar mediciones de eficiencia en vivo. Con esta función, se puede medir fácilmente el rendimiento de la máquina durante cada ciclo de funcionamiento.
La pantalla de disminución de NEMA se actualiza en tanto la carga y las condiciones eléctricas cambian, y cada medición nueva se traza en el gráfico de tolerancia como "+". En este ejemplo, podemos ver que el motor está dentro de la tolerancia, pero está cerca del factor de servicio. Esto indica que puede ser necesario mitigar la calidad eléctrica, hacer mantenimiento al motor o realizar otro ajuste para mejorar el rendimiento. Si se realizan estas pruebas con frecuencia a lo largo del tiempo, se pueden crear tendencias de rendimiento y puntos de referencia conocidos, lo que permite tomar decisiones informadas de inversión en mantenimiento.
