Analizadores de la energía y de la calidad eléctrica 435 Serie II Fluke

Previous Next

Funciones avanzadas de calidad eléctrica, capacidades de análisis de energía sin precedentes.

Considere al Analizador de la energía y calidad eléctrica Fluke 435 Serie II como su póliza de seguros. No importa lo que pase en su instalación, con el 435 II, siempre estará preparado para solucionar cualquier problema. Está equipado con avanzadas funciones de calidad de la energía y capacidades de monetización de la energía: no existe problema eléctrico que este modelo no pueda solucionar.

Aplicaciones

*Captura de datos PowerWave – capture datos RMS reales para ver todas las formas de onda de modo que pueda determinar cómo interaccionan tensión, corriente y frecuencia

*Eficiencia de Inversor de Potencia– eficiencia de los inversores de potencia

*Cuantificación monetaria de la energía – calcule el coste fiscal de la energía desperdiciada por una pobre calidad eléctrica.

*Análisis de la energía– mida el antes y el después para cuantificar las mejoras de la instalación en el consumo de energía, justificando el uso de los dispositivos de ahorro energético.

*Detección y resolución de problemas en primer nivel de actuación – diagnostique rápidamente los problemas en pantalla, de forma que pueda volver a poner los equipos en marcha.

*Mantenimiento predictivo – detecte y prevenga los problemas de calidad eléctrica antes de que produzcan tiempos de inactividad de la producción.

*Análisis a largo plazo – descubra problemas difíciles de detectar o intermitentes.

*Estudios de carga – compruebe la capacidad de los sistemas eléctricos antes de añadir la carga.

Características

*Eficiencia de inversores de potencia: mide simultáneamente la potencia de salida CA y la potencia de entrada CC para sistemas electrónicos de potencia usando la pinza CC opcional.

*Captura de datos PowerWave: captura datos RMS rápidos, muestra medios ciclos y formas de onda para caracterizar la dinámica de los sistemas eléctricos (arranques de generadores, conmutaciones en SAI, etc.).

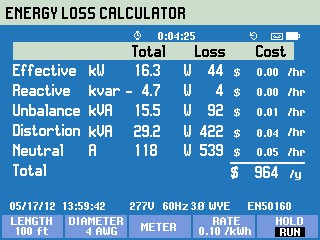

*Calculadora de pérdida de energía: las mediciones clásicas de potencia activa y reactiva, desequilibrios y armónicos se cuantifican para poner de manifiesto el coste fiscal de las pérdidas de energía.

*Solución de problemas en tiempo real: analiza las tendencias utilizando cursores y la función zoom.

*La mayor clasificación de la industria: CAT IV a 600 V y CAT III a 1000 V para su uso en la entrada de servicio.

*Mida las tres fases y el neutro: con cuatro puntas de prueba de corriente flexibles incluidas y un mejorado diseño delgado para adaptarse a los lugares más estrechos.

*Tendencia automática: cada medición se registra siempre automáticamente, sin necesidad de configuración alguna.

*System-Monitor: diez parámetros de calidad eléctrica en una sola pantalla, de acuerdo con la norma de calidad eléctrica EN50160.

*Función de registrador: configure cualquier condición de prueba con memoria para hasta 600 parámetros a intervalos definidos por el usuario.

*Vea gráficos y genere informes: con el software de análisis que se incluye.

*Vida útil de la batería: siete horas de tiempo de funcionamiento por carga en un pack de baterías de ion litio.

*Descarga inalámbrica de datos: descarga datos a la PC de manera inalámbrica y captura pantallas con la aplicación de Fluke Connect®.

*Captura de datos PowerWave. Para algunos usuarios, la conmutación de cargas es una posible causa de problemas de la calidad eléctrica. Al conmutar las cargas, el consumo de corriente a veces provoca una caída de tensión hasta un nivel tal que a su vez provoca el mal funcionamiento de otros equipos. La función PowerWave, disponible en los modelos de las series 435 y 437 II, le permite a los usuarios capturar señales de tensión, corriente y frecuencia simultáneamente a altas velocidades para determinar que interacción es la potencial causante de problemas. PowerWave supera las mediciones de calidad eléctrica convencionales; el modo de captura rápida de datos de PowerWave, permite caracterizar la dinámica del sistema eléctrico.

*Las formas de onda de la tensión y la corriente se capturan constantemente durante el período de tiempo especificado y se muestran en la pantalla con un alto grado de detalle; la forma de onda de potencia se calcula a partir de estos datos. Además, los verdaderos valores eficaces de medio ciclo de la tensión, la corriente, la potencia y la frecuencia pueden guardarse y recuperarse para ser analizados. Esta característica es especialmente útil para probar sistemas de generación en estado de espera y sistemas de alimentación ininterrumpida, donde la fiabilidad de los interruptores puede ser crucial

Eficiencia de Inversor de Potencia Los inversores de potencia se alimentan de corriente CC y la transforman en corriente CA o viceversa. Los sistemas de generación de energía solar incluyen normalmente un inversor que se alimenta de corriente CC proveniente de células solares y la convierte en potencia CA utilizable. Los inversores pueden reducir su rendimiento a lo largo del tiempo, por lo que es necesario realizar revisiones periódicas. Al comparar la potencia de entrada con la potencia de salida se puede determinar la eficiencia del sistema. El modelo 430 serie II puede medir la eficiencia de esos inversores, midiendo simultáneamente la potencia de entrada y salida de un sistema para determinar cuánta energía se ha perdido en el proceso de conversión.
	Medición de la potencia eléctrica unificada (UPM) Antes, solo los expertos podían calcular la cantidad de energía eléctrica que se estaba derrochando por problemas de la calidad eléctrica; las empresas de servicios podían calcular el coste pero el proceso de medición necesario estaba fuera del alcance de un técnico medio. Con la nueva y patentada función de Medición de la Potencia Unificada (UPM) de los modelos 430 Serie II, dispondrá de una herramienta de mano capaz de determinar cuánta energía eléctrica se está derrochando y calcular exactamente los costes de consumo adicionales. El sistema de Medición de Potencia Eléctrica Unificada (UPM) patentado de Fluke proporciona la visión más completa de la potencia eléctrica disponible,midiendo: • Parámetros clásicos de potencia eléctrica (Steinmetz 1897) y potencia eléctrica, conforme con la norma IEEE 1459-2000 • Análisis detallado de pérdidas • Análisis de desequilibrios
Estos cálculos de UPM se utilizan para cuantificar el coste fiscal de la pérdida de energía causado por problemas de la calidad eléctrica. Los cálculos se realizan en la Calculadora de Pérdida de Energía, utilizando información especifica de la instalación y ésta determina cuánto dinero pierde una empresa, debido al derroche de energía eléctrica.
	AutoTrend: compruebe la tendencia rápidamente La excepcional función AutoTrend ofrece información rápida acerca de los cambios a lo largo del tiempo. Cada lectura mostrada se registra de forma continua y automática sin tener que configurar niveles de umbral y sin tener que iniciar manualmente el proceso. Puede ver rápidamente las tendencias de tensión, corriente, frecuencia, potencia, armónicos o flicker en las tres fases y el neutro.

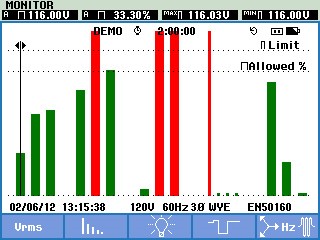

	SystemMonitor: compruebe fácilmente el suministro eléctrico frente a la norma EN50160 Con tan sólo pulsar un botón, la exclusiva función System-Monitor ofrece una descripción de la calidad del sistema eléctrico y su conformidad con los límites del estándar EN50160 o con los personalizados por el usuario. La descripción se muestra en una única pantalla, con barras de colores que indican claramente qué parámetros quedan fuera de los límites.

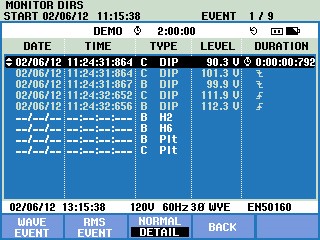

	La pantalla de descripción de System-Monitor ofrece información instantánea sobre si los valores de tensión, armónicos, flicker, frecuencia y número de fluctuaciones quedan fuera de los límites establecidos. Se proporciona una lista detallada de todos los sucesos que se encuentran fuera de los límites.

La función de registro le permite personalizar la selección de medidas y proporciona un análisis instantáneo de los parámetros seleccionables por el usuario.

Mida y registre la potencia (W), VA y VAR, PF y consumo de energía.

Realice un seguimiento de los armónicos hasta el 50º, y mida y registre la distorsión armónica total (THD) de acuerdo con los requisitos de la norma CEI61000-4-7
